GENERATORE DI CARICA ELETTROSTASTICA
Smart Charger
Codice azionario: 3 DCYK2 018
Lo Smart Charger è un generatore di alta tensione ultra compatto e leggero, progettato in particolare per bracci robotici e sistemi di automazione in movimento. Consentendo il fissaggio temporaneo dei materiali tramite metodo elettrostatico, offre una facilità d’uso rivoluzionaria in processi sensibili come l’IML (etichettatura in stampo).
CONDIVIDI:
INFORMAZIONI GENERALI
Il principale vantaggio dello Smart Charger è che, grazie alle sue dimensioni compatte e al peso ridotto, può essere montato direttamente accanto agli elettrodi ad alta tensione (aghi Dami o barre), cioè all’estremità del braccio robotico (End-of-Arm Tooling). In questo modo si elimina la necessità di utilizzare lunghi cavi ad alta tensione. Il dispositivo è alimentato a 24V DC e genera una tensione di uscita regolabile tra 0 e 18 kV DC. La tensione di uscita può essere controllata con precisione tramite segnali di controllo standard industriali 4–20 mA e 0–10 V. L’indicatore LED bifacciale e bicolore integrato consente di monitorare lo stato operativo da qualsiasi angolazione. Inoltre, grazie alla testa dell’elettrodo rimovibile, la sostituzione di aghi o elettrodi nel sistema può essere effettuata in pochi secondi. La sua avanzata struttura elettronica è dotata di protezione contro l’arco elettrico e di limitazione della corrente. Quando la corrente supera il limite, la tensione viene automaticamente bilanciata, garantendo la protezione sia del dispositivo sia della linea di produzione.
VANTAGGI E AREE DI UTILIZZO

Compatibilità robotica: Grazie al peso ridotto e alla struttura compatta, non influisce sulla velocità e sulla precisione dei bracci robotici.

Controllo remoto preciso: Regolazione della tensione tramite segnale 4–20 mA e facile connessione attraverso connettore M12.

Struttura del cavo flessibile: Cavo PUR ad alta flessibilità, progettato appositamente per parti di macchine in movimento.

Manutenzione rapida: Tempi di fermo minimi grazie alla testa dell’elettrodo facilmente sostituibile.

Sicurezza avanzata: Protezione contro archi elettrici e riduzione automatica della tensione in caso di sovracorrente.

Aree di applicazione:

  • IML (etichettatura in stampo): Posizionamento delle etichette nello stampo tramite braccio robotico.
  • Applicazioni con bracci robotici: Tutti i punti che richiedono carica statica locale in sistemi in movimento.
  • Incollaggio elettrostatico: Fissaggio temporaneo in linee di confezionamento rapide e su piccola scala.
Tensione di rete :
22-27 V CC
Controllo remoto :
0V=Spento, 12-24V=Acceso, 0-10V CC
Controllo ad alta tensione :
4-20 mA
Connettori ingresso-uscita :
M12, 5 pin
Alta tensione :
0-18 kV
Corrente di uscita :
0,5 mA
Classe :
Prodotto: IP60 Presa: IP65
Intervallo di temperatura operativa :
0-55°C
Dimensioni :
250 x 53 x 51 mm
Peso :
0,8 kg
Ripple, Picco-Picco :
%5 Tensione di uscita al carico massimo
Frequenza :
CC (Corrente continua)
Uscita nominale :
Uscita transistor segnale attivo alta tensione
Potenza in ingresso :
15 W
Potenza in uscita :
9 W
Stabilizzazione della tensione :
0,5% tensione di uscita e carico massimi
Assicurazione :
Assicurazione permanente non deperibile
Polarità :
N=Negativo
Protezione contro cortocircuito :
Approvazione :
CE
Clicca per Scaricare il Disegno Tecnico

Il Documento PDF è in fase di preparazione. Per favore, riprova più tardi...

Clicca per Scaricare la Brochure

Il Documento PDF è in fase di preparazione. Per favore, riprova più tardi...

Smart Charger Kit - SCK02
Lo Smart Charger è un generatore di alta tensione ultra compatto e leggero, progettato specificamente per bracci robotici e sistemi di automazione mobile. Consentendo il fissaggio temporaneo dei materiali tramite metodo elettrostatico, offre una facilità d’uso rivoluzionaria in processi sensibili come l’IML (etichettatura in stampo).
Smart Charger Kit - ECK01
Il Smart Charger Kit (ECK01) è un’interfaccia di controllo professionale progettata per gestire da remoto i generatori di alta tensione compatti della serie Smart Charger, regolare con precisione la tensione di uscita e monitorare lo stato operativo del sistema.
Mini Distributore Elettrico Ad Alta Tensione a 6 Pin
Il Mini Distributore 6 Pin è un’unità di distribuzione ultra compatta utilizzata in particolare nei robot IML (etichettatura in stampo) e nei sistemi di etichettatura, che garantisce una perfetta adesione del materiale alla superficie distribuendo l’alta tensione su 6 diversi punti.
Mini Distributore Elettrico Ad Alta Tensione a 4 Pin
Il Mini Distributore 4 Pin è un elemento di carica strategico che, grazie alla sua struttura compatta, può essere integrato all’interno di sistemi IML (etichettatura in stampo) e dispositivi “Dami” (mandrino portante), distribuendo l’alta tensione simultaneamente su 4 punti diversi.
Kit connettori alta tensione
Kit mini connettore HV
M12-5 Connettore

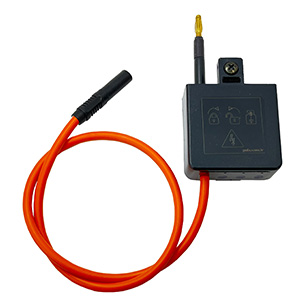

Caricatore CC intelligente 1 uscita HV, senza resistore

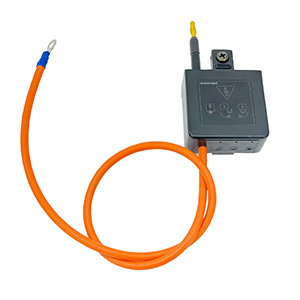

Caricatore CC intelligente con 1 uscita ad alta tensione e resistore
